制砂廠選金模塊化設計，核心要解決的就是兩件事：裝得快、搬得走。傳統固定式選金線安裝要一到兩個月，轉場要拆管路、砸基礎、重新澆筑，折騰一次大半個月。模塊化設計把這些環節提前到工廠里完成，現場只剩下對接和調試，安裝時間能壓到三到五天，轉場時間壓到一到兩天。這篇文章把模塊化設計的思路、模塊劃分方式、快速對接的實現方法和轉場注意事項講清楚。

模塊化設計的核心邏輯

模塊化的本質是把選金線按功能拆成幾個獨立單元，每個單元在工廠里完成制造、裝配和測試，現場只做模塊之間的對接。

傳統選金線的安裝邏輯是：現場澆基礎、現場裝設備、現場接管路、現場接線、現場調試。每個環節都在現場做，工期長，受天氣和場地條件影響大。

模塊化的邏輯是：工廠里做完基礎框架、裝好設備、接好管路和電控、測試運行。現場只做模塊就位、模塊間對接、整體調試。工作量從現場轉移到工廠，現場工期大幅縮短。

模塊化還有一個好處是質量可控。工廠環境穩定，焊接、裝配、接線質量比現場好。現場施工條件差，工人水平參差不齊，質量波動大。

模塊怎么劃分

模塊劃分按功能來，每個模塊獨立完成一個選別環節，模塊之間用標準接口對接。

給礦模塊。包含緩沖池、攪拌桶、給礦泵、流量計和濃度檢測裝置。功能是把來料調勻到穩定的濃度和流量，供給后續選別模塊。

粗選模塊。包含溜槽或跳汰機，以及配套的給水管路和精礦排料管。功能是跑大流量，把粗粒金和大部分重礦物截留下來。

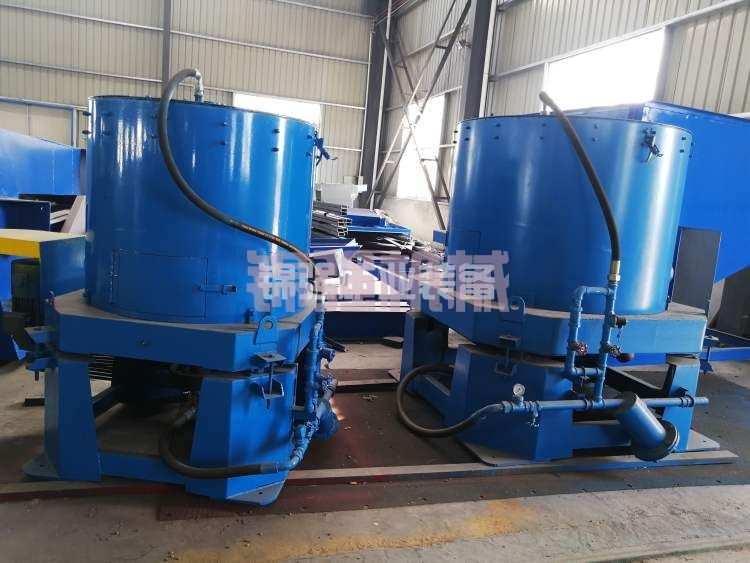

掃選模塊。包含離心機或螺旋溜槽，以及配套的給礦泵和反沖水系統。功能是處理粗選尾礦，回收細粒金。

精選模塊。包含搖床或淘金盤，以及配套的精礦收集裝置。功能是處理粗選和掃選的混合精礦，出最終精礦。

供水模塊。包含循環水池、回水泵、穩壓罐和管路分配器。功能是給各選別模塊提供穩定的水壓和水量。

電控模塊。包含配電柜、變頻器、PLC控制柜和電纜快接接口。功能是給各模塊供電和控制。

尾礦模塊。包含尾礦泵、尾礦管和尾礦池接口。功能是把選別后的尾礦排到指定地點。

模塊劃分要控制在5到8個。模塊太少，單個模塊太大太重，運輸和吊裝困難。模塊太多，對接點太多，現場安裝工作量反而增加。

快速安裝怎么實現

快速安裝靠三件事：標準接口、快接方式、預調試。

標準接口。模塊之間的給礦管、供水管、尾礦管、精礦管、電纜，全部用標準法蘭或快接接頭。法蘭規格統一，螺栓孔位一致，現場對接不用配焊。電纜用航空插頭或重載連接器，插上就通，不用現場接線。

快接方式。管路用卡箍式快接接頭，擰緊卡箍就密封，比法蘭螺栓快得多。電纜用插拔式連接器，對準插入鎖緊就行。模塊之間的走道和護欄用插銷連接，不用焊接。

預調試。每個模塊在工廠里單獨測試，泵的流量和揚程、電機的轉向和電流、閥門的開閉、儀表的讀數，全部調好。現場對接后只做整體聯動調試，不做單機調試。

現場安裝流程：

第一步，場地平整和放線。按模塊布置圖平整場地，標出每個模塊的位置。場地平整度要求不高，模塊自帶框架底座，不要求混凝土基礎。

第二步，模塊就位。用吊車或叉車把模塊吊到指定位置，調整水平，用墊鐵墊平。模塊之間留出對接空間，一般20到30厘米。

第三步，管路對接。按編號對接給礦管、供水管、尾礦管和精礦管。卡箍擰緊，檢查密封。

第四步，電纜對接。按編號對接電源電纜和控制電纜。插頭插緊，鎖扣鎖好。

第五步，整體調試。通電通水，空載運行，檢查各設備轉向、流量、壓力。然后帶料運行，調整各模塊參數。

熟練的安裝隊伍，日處理200噸的選金線，三到五天能完成安裝和調試。

轉場怎么實現

轉場比安裝多兩步：拆卸和運輸。

拆卸流程：

第一步，停機清理。各設備停機，清理溜槽、離心機、搖床里的積料和精礦。管路里的水排空，防止運輸途中凍裂或泄漏。

第二步，斷開對接。拆開管路卡箍，拔掉電纜插頭，拆掉模塊之間的走道和護欄。斷開順序按編號來，拆下來的接頭和螺栓裝袋編號，下次安裝對號入座。

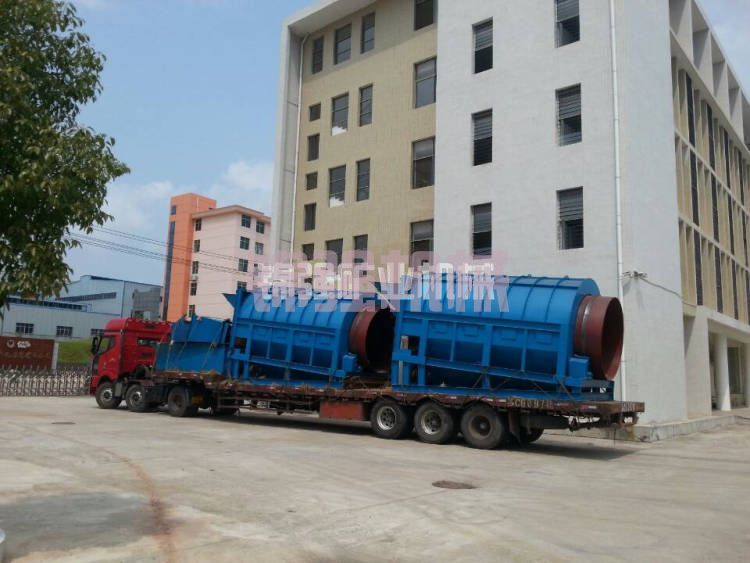

第三步，模塊裝車。每個模塊作為一個整體吊裝到平板車上。模塊自帶吊耳，吊裝方便。裝車后綁扎固定，防止運輸途中移位。

第四步，運輸。模塊尺寸和重量控制在普通平板車能運的范圍。單模塊寬度不超過2.5米，高度不超過3米，重量不超過10噸。超限模塊要辦超限運輸手續，增加成本和時問。

第五步，新場地安裝。到新場地后按安裝流程重新就位、對接、調試。因?yàn)槟K是整體運輸，管路和電纜在工廠里已經接好，現場只做模塊間對接，安裝時間和第一次安裝差不多。

轉場總時間：拆卸半天到一天，運輸看距離，安裝三到五天。近距離轉場，三到五天能恢復運行。遠距離轉場，加上運輸時間，五到七天。

模塊化設計的幾個關鍵細節

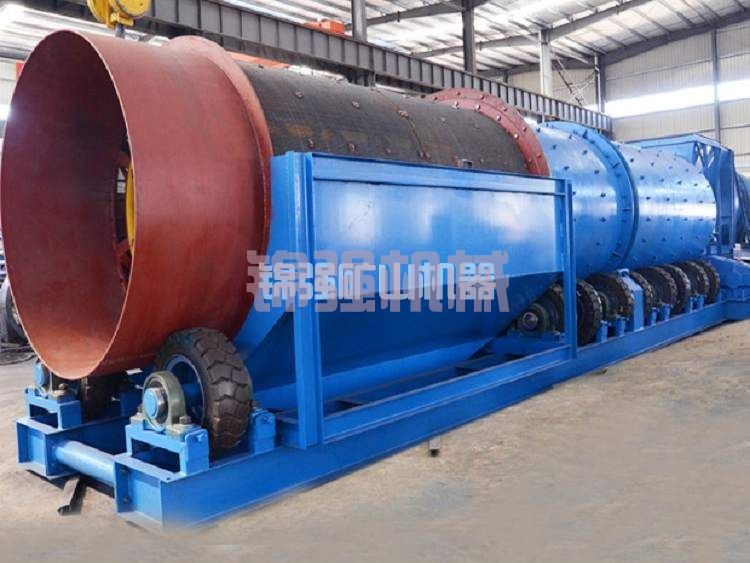

模塊底座。每個模塊要有獨立底座，底座用型鋼焊接，有足夠剛度，吊裝和運輸不變形。底座上設吊耳，四個角各一個。底座下設 adjustable 墊鐵，現場調平用。

管路連接。模塊內的管路在工廠里接好，模塊之間的連接管段單獨做，兩端帶快接接頭。連接管段長度按模塊間距定，留5到10厘米調節余量。管段上標編號和流向箭頭，現場不會接錯。

電纜連接。模塊內的電纜在工廠里敷設好，模塊之間用重載連接器對接。連接器要有防水防塵等級，戶外使用不低于IP65。電纜長度留余量，一般留1到2米，方便對接。

儀表和閥門。每個模塊的儀表和閥門在工廠里調好，現場不調。流量計、壓力表、濃度計，讀數在電控模塊上集中顯示。

備件和工具。轉場時帶一套備用接頭、密封圈和專用工具。接頭損壞或密封圈老化，現場能換。

一個新疆哈密制砂廠的模塊化實踐

新疆哈密一個制砂廠，料源分散，三個采區輪換開采。選金線要跟著采區走，傳統固定式選金線轉場一次要半個月，耽誤生產。

改成模塊化設計后，選金線拆成六個模塊：給礦模塊、粗選模塊、掃選模塊、精選模塊、供水模塊、電控模塊。模塊之間用卡箍快接和航空插頭對接。

第一次安裝用了四天。轉場到第二個采區，拆卸半天，運輸一天，安裝三天，總共四天半恢復運行。轉場到第三個采區，同樣四天半。

對比傳統固定式選金線，每次轉場省出十天以上。三個采區輪換一次，省出一個月生產時間。選金線日處理量80噸，一個月多處理2400噸，多回收的金折算下來，模塊化設計多花的制造費用兩個月就回來了。

常見問題

Q：模塊化設計比傳統設計貴多少？

A：模塊化設計因?yàn)橐拥鬃蚣堋⒖旖咏宇^、重載連接器，制造成本比傳統設計高10%到20%。但安裝和轉場時間省下來的收益，通常幾個月就能覆蓋差價。

Q：模塊化選金線需要做基礎嗎？

A：不需要混凝土基礎。模塊自帶框架底座，現場平整場地后墊鐵調平就行。如果場地松軟，可以鋪一層碎石或澆筑簡易混凝土地坪，但不是必須的。

Q：模塊之間的管路和電纜能反復拆裝嗎？

A：能。快接接頭和重載連接器的設計壽命一般500到1000次插拔。轉場頻率一年幾次的話，用幾年沒問題。密封圈是易損件，每次轉場檢查，老化就換。

Q：模塊化選金線能處理多大規模？

A：模塊化設計適合日處理50到500噸的規模。太小了模塊化不經濟，太大了模塊尺寸和重量超限，運輸困難。日處理500噸以上，建議用固定式或半固定式。

Q：模塊化選金線的回收率會受影響嗎？

A：不會。模塊化只是把設備集成方式改了，選別原理和設備參數沒變。回收率和傳統固定式選金線一樣，取決于設備配置和操作參數。

制砂廠選金模塊化設計，核心是把現場工作轉移到工廠，用標準接口和快接方式壓縮安裝和轉場時間。模塊按功能劃分，控制在5到8個，每個模塊獨立底座、獨立管路、獨立電控，模塊之間用卡箍和重載連接器對接。現場只做就位、對接和整體調試，安裝三到五天，轉場四到五天。模塊化制造成本高10%到20%，但省下來的時間和生產收益幾個月就能覆蓋。先定處理量和流程，再劃分模塊，設計標準接口，最后在工廠預制和預調試。現場安裝調試一兩輪，模塊化選金線就能跑順。
