本文速覽

鋯鈦砂礦濃縮生產線承接重選段產出的低濃度礦漿，將固體濃度從百分之五到十五提升到百分之四十五到五十五，滿足后續過濾和干燥工序的給料要求。濃縮生產線同時完成精礦脫水和工藝水循環利用兩件事，是整條選冶線實現水平衡的關鍵環節。海濱鋯鈦砂礦含泥量低、礦漿沉降性能好，濃縮設備選型以普通耙式濃縮機為主，不需要復雜的絮凝和助沉系統。系統設計要兼顧底流濃度、溢流水質和設備運行穩定性三個指標，任何一個出問題都會波及上下游。

濃縮生產線在整條選冶線里的位置

一條完整的鋯鈦砂礦選冶線大致是采礦、洗礦脫泥、重選富集、濃縮、過濾干燥、磁選分組、靜電分選這么幾個工段。濃縮生產線正好卡在重選和干燥之間。

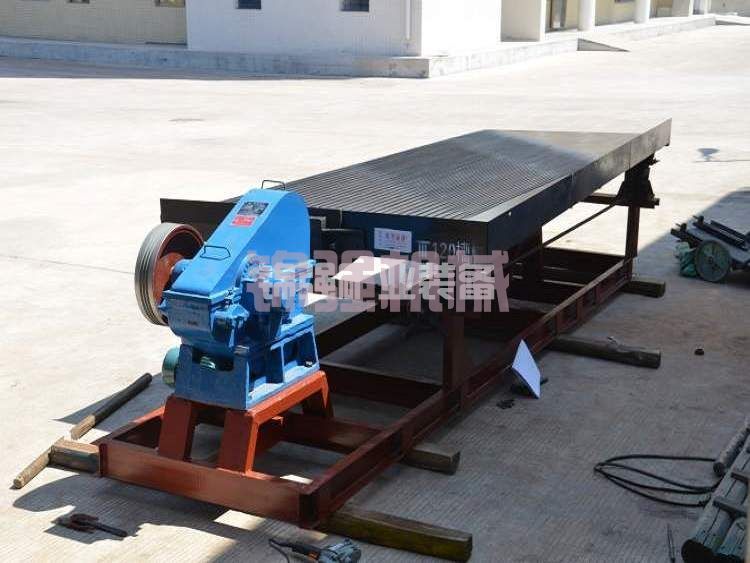

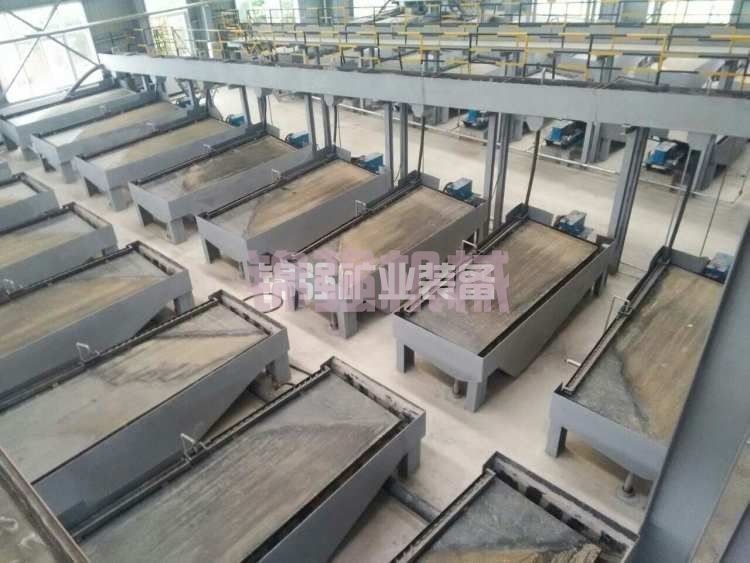

重選段出來的物料是兩種形態。搖床精礦產率小，但攜帶大量水，礦漿濃度只有百分之五到十五。螺旋溜槽尾礦量大，濃度百分之十五到二十五，固體是石英砂。這兩股物料去向不同，精礦漿進濃縮生產線提濃，尾礦漿進尾礦濃縮或直接排入尾礦庫。

濃縮生產線的任務就是把搖床精礦那點干貨從水里撈出來。底流送到下一段的過濾機，溢流清水送回洗礦和重選工段循環使用。如果濃縮效果不好，底流濃度達不到百分之四十，過濾機處理能力直線下降，干燥機能耗顯著增加。溢流水質差、含固量高，回用到重選段會干擾分選效果。很多鋯鈦礦項目在調試階段遇到的干燥機喂不飽問題，根源往往不是干燥機本身，而是前面的濃縮底流濃度不夠。

為什么海濱鋯鈦砂礦的濃縮相對省心

海濱砂礦的礦漿特性對濃縮非常有利。原礦經過洗礦脫泥和重選后，進入濃縮機的物料已經是高品位重砂精礦，鋯英石、金紅石、鈦鐵礦占了大部分，石英等輕礦物已經在前段排走。

最關鍵的是含泥量極低，通常小于百分之三。礦漿中沒有大量粘土細泥形成膠體體系，固體顆粒的沉降基本遵循自由沉降規律。重礦物顆粒大、比重高，沉降速度快。鋯英石比重四點六，鈦鐵礦四點五，金紅石四點二。重礦物沉得快，清水從上部溢出來，不需要加絮凝劑就能在濃縮機內完成固液分離。

這種特性讓海濱鋯鈦礦的濃縮生產線設計簡單。一臺普通耙式濃縮機就能達到底流濃度百分之五十到六十、溢流含固量一到三克每升的指標。換成殘積型砂礦或巖礦，含泥量百分之十五到三十，同樣的濃縮機溢流含固量可能超過十克每升，底流濃度只能做到百分之三十五到四十。所以濃縮生產線的設計首先要確認礦石類型。海濱砂礦走簡易路線，殘積型砂礦和巖礦走強化路線，可能需要添加絮凝劑或選用高效濃縮機、深錐濃縮機。

核心設備：耙式濃縮機的選型

耙式濃縮機是鋯鈦砂礦濃縮生產線的主機，選型由處理能力和沉降性能決定。

池體直徑是最重要的選型參數。以精礦干礦量兩噸每小時的中小型項目為例，處理礦漿量約二十到四十立方米每小時，選直徑六到八米的濃縮機就夠了。精礦干礦量四到五噸每小時的較大項目，選直徑十到十二米。選型時在計算值的基礎上加百分之三十到五十余量，應對原礦品位波動帶來的給礦量變化。

池體深度一般取直徑的零點三到零點五倍。六米直徑配二到二點五米深，十米直徑配三點五到四米深。太淺了沉降時間不夠，溢流容易跑渾。太深了耙架負荷大，設備造價也高。

池體材質有混凝土和鋼結構兩種選擇。海濱項目地下水腐蝕性較強時，混凝土池體要內壁涂刷防腐涂層，鋼結構池體要用耐候鋼加環氧防腐涂層。

耙架傳動機構采用蝸輪蝸桿或液壓驅動，配備扭矩檢測裝置。耙架轉速零點五到兩轉每分鐘。當耙架扭矩超過正常值的一點五倍時自動報警，超過兩倍時自動停機保護。這個保護很關鍵，底流濃度過高或池底積礦時耙架可能卡死，沒有保護會燒壞傳動機構。

濃縮生產線的完整配套系統

一套完整的鋯鈦砂礦濃縮生產線，除了濃縮機本體，還需要給料系統、底流排放系統、溢流回用系統和控制系統。

給料系統方面，搖床精礦通過集料槽自流或泵送至濃縮機中心給料筒。給料筒的作用是消能和分散，讓礦漿均勻散布到濃縮機的整個截面。給料筒設計不合理，礦漿集中沖擊一點，會造成局部沉降過快、溢流跑渾。給料筒下口距池底的高度一般為池深的三分之一到二分之一。

底流排放系統方面，濃縮機底流濃度高，百分之四十五到五十五，粘度大，普通渣漿泵效率低、磨損快。海濱砂礦精礦不含泥，磨損相對較輕，但仍推薦采用隔膜泵或?qū)Ｓ玫琢鞅谩Ａ髁恳烧{(diào)，通過變頻器調節排料速度，保持底流濃度穩定。底流排放管道要選用耐磨材質，內襯橡膠或陶瓷，彎頭處設置檢修口便于更換。管道坡度保持不小于百分之三，避免物料沉積。

溢流回用系統方面，溢流槽環繞濃縮機上沿，收集的清水自流至回用水池，再通過回用水泵輸送至前端各用水點。海濱砂礦的溢流水含固量低，一到三克每升，直接回用不會對前端設備造成影響。

控制系統方面，濃縮生產線需要監測底流濃度、溢流含固量和耙架扭矩三個核心參數。底流濃度靠調節排料泵頻率控制，溢流含固量靠給料量和沉降面積保證，耙架扭矩反映池底積礦狀態。這三個指標盯住了，濃縮生產線就能長期穩定運行。

過濾段的接力：從濃縮到干燥

濃縮生產線的底流進入過濾機進一步脫水。過濾是濃縮之后的接力工序，把底流含水率從百分之四十五到五十五降到百分之八以下。

真空帶式過濾機是鋯鈦砂礦過濾段的主流設備。搖床下來的漿料直接打入真空脫水機進行真空脫水。鋯英砂、獨居石、金紅石等產品脫水后，水分可降至百分之三點五。真空脫水可將鋯鈦礦的含水率由百分之十五降至百分之五。非磁性礦經真空脫水后含水率僅為百分之五。真空帶式過濾機各十臺，處理干礦產量分別八噸、十六噸、二十噸每小時。過濾段做得好，干燥機的燃料消耗就能大幅降低。

坡積型與巖礦型鋯鈦礦的濃縮差異

如果礦石類型不是海濱砂礦，濃縮生產線的配置就完全不同了。

坡積型鋯礦的礦漿有三個特征讓濃縮變得不那么簡單。細泥含量高，一部分極細的粘土顆粒殘留在礦漿中，沉降速度極慢。固體比重差異大，重的鋯英石先沉到底部，輕的粘土后沉或者不沉，導致濃縮機底部物料分層。濃度波動大，重選段的精礦產率和濃度受原礦品位影響，波動幅度大。

針對坡積型鋯礦的礦漿特性，常用的濃縮設備有三種類型。普通耙式濃縮機結構簡單、造價低、維護方便，但沉降效率較低，處理細泥含量高的礦漿時溢流含固量偏高，常超過五克每升。高效絮凝濃縮機在普通濃縮機的基礎上增加絮凝劑添加系統，細小的顆粒聚合成大的絮團，沉降速度加快數倍甚至數十倍。單位處理面積是普通濃縮機的二到三倍，溢流含固量可降至一克每升以下。深錐濃縮機錐角大、底流濃度高，適合細粒物料的深度濃縮。對于坡積型鋯礦，高效絮凝濃縮機是推薦選擇。雖然增加了絮凝劑成本，約二到五元每噸干礦，但濃縮效率的提升和回水質量的改善帶來的收益遠超藥劑投入。

濃縮生產線的投資與維護

鋯鈦砂礦濃縮生產線的投資規模取決于礦石類型和產能規模。海濱砂礦的濃縮生產線配置簡單，一臺耙式濃縮機加配套泵和管道就能滿足要求。直徑六到八米的耙式濃縮機投資約十五到三十萬元。坡積型砂礦需要增加絮凝劑添加系統和高效濃縮機，投資高出百分之五十到一百。

日常維護的重點在耙架傳動機構和底流排放系統。耙架傳動機構的潤滑油要定期更換，扭矩檢測裝置要定期校準。底流泵的葉輪和襯套磨損較快，一般三到六個月更換一次。底流排放管道的內襯橡膠或陶瓷在彎頭處磨損最嚴重，需要定期檢查更換。

操作工需要關注三個指標：底流濃度、溢流含固量和耙架扭矩。底流濃度靠調節排料泵頻率控制，溢流含固量靠給料量和沉降面積保證，耙架扭矩反映池底積礦狀態。這三個指標盯住了，濃縮生產線就能長期穩定運行。

鋯鈦砂礦濃縮生產線的核心邏輯很清晰，海濱砂礦用普通耙式濃縮機就能搞定，坡積型砂礦需要上絮凝系統。濃縮效果做不好，過濾機和干燥機都跟著遭殃。先搞清楚礦石類型和含泥量，再選濃縮機的規格和配套方案，這是最穩妥的路線。
