選礦設備技術工程師 | 參數精準解讀

剛玉砂礦分離EPC工程，選方案先看三個核心參數決定項目成敗：剛玉比重三點九到四點一、有效分選粒度范圍零點零七四到十毫米、EPC總投資一百五十到八百萬元。

EPC工程總承包模式涵蓋設計、采購、施工全過程，總包方對整條生產線的技術指標和回收率負責，承擔從礦石可選性試驗、工藝流程設計、設備制造供應到土建施工、安裝調試、操作培訓的全周期服務。剛玉砂礦分離工程的工藝路線建立在剛玉與脈石礦物的顯著物理性質差異之上。剛玉密度三點九到四點一克每立方厘米，石英密度二點六五，長石密度二點五五到二點七六，粘土礦物密度二點六到二點八，剛玉與主要脈石的比重差約一點三到一點五，這一比重差為重力分選提供了非常有利的條件。剛玉化學性質穩定，硬度僅次于金剛石，莫氏硬度九，在選礦過程中耐磨性強但性脆，需避免強烈沖擊造成晶體破裂。

EPC工程核心參數速覽

以下是一套日處理原礦一百噸的典型剛玉砂礦分離EPC工程主要設備配置及技術參數。實際選型需根據原礦含泥量、粒度組成及目標產能進行調整。

整線總裝機功率約八十到一百五十千瓦，日處理一百噸的剛玉砂礦分離EPC工程設備投資約一百五十到四百萬元，含設計、土建、安裝、調試在內總投資約二百到六百萬元。

每個工藝環節參數意味著什么

洗礦解離是剛玉砂礦分離EPC工程的第一道工序。剛玉砂礦含泥量通常在百分之五到三十之間波動，剛玉顆粒常與粘土、細砂膠結形成泥團，不經充分洗礦會嚴重影響后續重選效果。圓筒洗礦機通過筒體旋轉翻滾和高壓噴淋將粘土碎散剝離，使剛玉單體解離。洗礦濃度控制在百分之六十到七十，洗滌時間三到六分鐘，筒體轉速五到十五轉每分，噴淋壓力零點三到零點五兆帕。筒體內部采用橡膠內襯而非鋼制襯板，目的是保護剛玉晶體免受撞擊損傷。剛玉性脆，任何劇烈沖擊都可能造成晶體破裂，降低其經濟價值。

篩分分級是EPC工程的關鍵控制節點，分級精度直接決定后續所有重選設備的回收率上限。剛玉砂礦的粒度組成通常從零點零七四毫米到十毫米甚至更大，不同粒級的剛玉在重力場中的沉降行為差異顯著，單一重選設備無法覆蓋全粒級的高精度分選。典型的分級節點設定為五毫米、二毫米和零點五毫米。大于五毫米的粗粒級進入跳汰機處理，五到二毫米中粒級進入跳汰機或螺旋溜槽，二到零點五毫米細粒級進入螺旋溜槽，零點五毫米以下微細粒級經水力旋流器濃縮后進入搖床。分級精度偏差如果控制不當，粗顆粒混入細粒作業會使搖床床面流態紊亂，分帶模糊，回收率顯著下降。

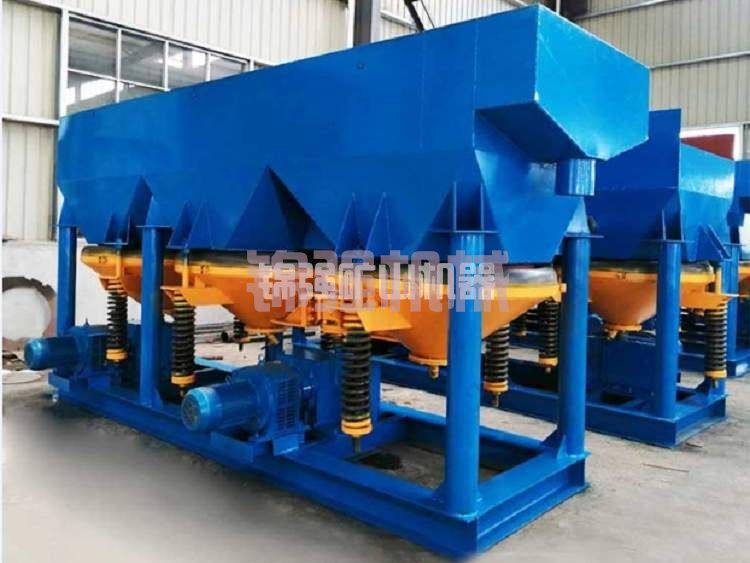

跳汰機粗選是剛玉砂礦分離系統的拋尾主力。鋸齒波跳汰機采用鋸齒形脈動水流作為分選動力，上升水流平緩、下降水流急速，有利于重礦物在下降期間快速沉降。剛玉與石英比重差約一點三到一點五，在跳汰機中可有效分離。此段可拋出原礦質量百分之五十到六十的尾礦，將剛玉品位從原礦的微量級富集至較高濃度，大幅降低后續精選設備的處理負荷。沖程和沖次可根據給礦粒度靈活調節，粗粒占比高時沖程調大到十五到二十五毫米、沖次調低到每分鐘二百到三百次。

螺旋溜槽在剛玉分離中承擔二到零點五毫米中粒級的處理任務。螺旋溜槽無需動力，單純依靠重力分選，是整線最省電的設備。其內表面采用剛玉涂層，形成強摩擦表面，分選效果優于普通塑料表面。剛玉顆粒與剛玉內襯摩擦系數匹配，物料在槽面上的運動軌跡更穩定，分選精度更高。給礦濃度控制在百分之二十五到三十五，濃度每波動百分之五，精礦產率可能變化二到三個百分點。

磁選提純是剛玉砂礦分離EPC工程中決定最終精礦品位的核心環節。剛玉本身屬于非磁性礦物，但砂礦中常伴生含鐵雜質礦物如石榴石、鈦鐵礦等，單純靠重選無法去除。高梯度立環磁選機背景場強不低于一點零特斯拉，掃選場強可達一點七特斯拉。磁場強度低于零點八特斯拉時，弱磁性含鐵礦物無法有效分離，精礦三氧化二鋁品位難以突破百分之九十。對于非金屬礦除鐵提純，磁選是剛玉等物料深加工的關鍵工序。磁選機的選型需根據物料粒度和含水量確定干式或濕式方案，干式磁選適用于脫水泥狀物料，濕式磁選適用于礦漿物料。

剛玉磨料加工中，三輥磁選機是常用設備之一。該機型屬中等磁場強度干式磁選機，輥筒有效長度八百毫米，工作直徑四百零四毫米，轉速十五到六十轉每分可調，生產率零點一到三點五噸每小時，磁選粒度零點零五到二毫米，輥筒表面磁場強度一千六百高斯。

EPC工程不同規模怎么選

日處理五十噸以下的小型EPC工程，適合小型砂礦或探采結合階段。設備配置簡化為圓筒洗礦機加單層振動篩加一臺跳汰機加兩臺搖床加一臺磁選機。投資約八十到一百八十萬元。省略高梯度磁選環節時精礦品位受限。

日處理一百噸左右的中型EPC工程，是大多數成熟砂礦擴產的首選配置。設備配置為圓筒洗礦機加雙層振動篩加二到三臺跳汰機并聯加螺旋溜槽組加四到六臺搖床加水力旋流器組加高頻脫水篩加高梯度立環磁選機加尾礦壓濾系統。噸礦運營成本可控制在五十到八十元，精礦三氧化二鋁品位可達百分之九十以上。投資約二百到五百萬元，是性價比最高的規模區間。

日處理二百噸以上的大型EPC工程，需要在前述配置基礎上對所有設備進行雙線或多線并聯配置，磁選部分可采用兩臺以上磁選機串聯或并聯，配置PLC自動控制系統和在線品位監測設備。投資約五百到八百萬元，綜合回收率可穩定在百分之八十五到九十五。

EPC工程承包范圍與服務內容

剛玉砂礦分離EPC工程的標準承包范圍涵蓋以下內容。工程設計方面包括工藝流程設計、設備布置圖設計、土建基礎條件圖設計、PID控制邏輯設計、三維布置圖設計。設備供貨方面包括全套工藝設備供貨、配電系統設備供貨、管道泵組及閥門供貨、PLC控制系統及儀表供貨。土建施工方面包括設備基礎施工、廠房及料倉建設、循環水池及沉淀池建設、配電室及控制室建設。安裝調試方面包括設備安裝、管道連接、電氣接線、單機調試、聯動試車、帶料試生產。培訓服務方面包括操作人員培訓、維護保養培訓、安全操作規程培訓、故障處理培訓。EPC總包方對整條生產線的技術指標負責，承諾精礦品位和回收率，業主獲得交鑰匙式的完整項目交付。

EPC工程選型核對清單

原礦分析報告必須包含粒度篩析、含泥率、剛玉與脈石的比重差實測值、伴生礦物種類及含量。剛玉比重為三點九到四點一，這是重力分選的物理基礎。剛玉屬于無磁性礦物，伴生礦物的磁性類別決定了磁選段的場強要求和級數配置。

目標產品方案需明確最終精礦三氧化二鋁品位要求。品位要求高于百分之九十二時，需配置高梯度磁選機進行精細提純。品位要求在百分之八十五到九十區間時，可省略磁選段。

含泥率波動范圍要確認清楚，砂礦含泥量常有季節性變化，雨季含泥量可能比旱季高百分之五到十，設計時應按雨季峰值含泥率配置洗礦能力。

供水能力方面，整線噸礦耗水量零點五到一點五噸，需有穩定水源。循環水系統設計要保證回水利用率達到百分之八十五以上。電力條件方面，變壓器容量至少是總裝機功率的一點二倍，并預留百分之十到十五的余量。高梯度磁選機需配置冷卻水系統，線圈溫升控制在八十五攝氏度以下，環境溫度三十五度時冷卻水流量不低于二點五立方米每小時。

剛玉砂礦分離EPC工程的核心邏輯是洗礦加精準分級加梯級重選加磁選提純這套組合。把處理量噸位、分級精度、精礦品位三個核心參數吃透，再結合原礦分析報告和預算范圍，就能選出最適合的EPC總包方案。日處理一百噸的典型工程，設備投資約一百五十到四百萬元，EPC總投資約二百到六百萬元，綜合回收率可達百分之八十五到九十五，精礦品位可達百分之九十以上。
