先說三個重點
黑鎢礦（鎢錳鐵礦，比重7.0到7.5）是鎢冶煉最重要的原料礦物，但黑鎢礦性脆，在磨礦過程中極易過粉碎，形成難以回收的微細粒礦泥。黑鎢礦重砂富集系統的核心設計邏輯是“早收快收”——在礦物尚未過粉碎之前就將其從流程中回收出來。系統以重選為核心，采用跳汰機、螺旋選礦機和搖床的三段配合，針對粗、中、細三個粒級分別回收。一條完整的鎢回收一體化系統可將原礦中0.3%到0.8%的三氧化鎢（WO?）富集到鎢精礦品位65%以上，綜合回收率75%到85%。系統配置靈活，可適應石英脈型黑鎢礦、砂礦型黑鎢礦和殘積型黑鎢礦等不同礦床類型。
黑鎢礦與其他重砂礦物有一個根本區別——性脆。黑鎢礦的莫氏硬度只有4.5到5，在磨礦和運輸過程中極易產生過粉碎。一旦黑鎢礦碎到-0.074毫米以下，常規重選設備的回收效率就急劇下降。這部分微細粒鎢礦泥，往往成為鎢選礦廠回收率損失的主要來源。
這個特性決定了黑鎢礦重砂富集必須走“早收快收”的路子。在礦石破碎和磨礦的每個階段，只要黑鎢礦已經單體解離，就立即用重選設備把它收回來，避免它在后續流程中反復受沖擊進一步細化。傳統鎢選礦廠“多碎少磨、階段磨礦階段選別”的原則，正是基于黑鎢礦的這一特性。
黑鎢礦的高比重（7.0到7.5）為重力分選提供了極好的條件。石英脈石比重僅2.65，兩者密度差接近三倍。這意味著重選設備對黑鎢礦的回收效率遠高于對其他重砂礦物。
一套完整的黑鎢礦重砂富集一體化系統，覆蓋從破碎到粗精礦產出的全過程。系統分為粗粒回收段、中粒回收段、細粒回收段和礦泥回收段四個并行子系統，各段處理的物料來自同一破碎和磨礦回路的不同分級點。
粗粒回收段處理+2毫米的物料，采用跳汰機作為核心設備。跳汰機在粗碎和中碎之后的第一道分級點布置，將已解離的粗粒黑鎢礦提前回收。
中粒回收段處理0.2到2毫米的物料，采用螺旋選礦機作為粗選設備。螺旋溜槽處理量大、運營成本低，是這個粒級范圍大宗拋尾的最佳選擇。
細粒回收段處理0.03到0.2毫米的物料，采用搖床作為核心設備。搖床的高精度分選能力，在這個粒級范圍內可以發揮最大效果。
礦泥回收段處理-0.03毫米的物料，采用離心選礦機或礦泥搖床。這個粒級的回收難度最大，但占總鎢量的比例通常不超過10%到15%，回收這部分就是提高綜合回收率的關鍵。
四個段位的精礦合并進入精選系統，經搖床再選和磁選除雜后，產出最終鎢精礦。
跳汰機在一體化系統的位置在顎式破碎機和圓錐破碎機之后。破碎后的礦石經振動篩分級，篩上粗粒（+2毫米）進入跳汰機，篩下細粒直接進入下一段磨礦或直接進入中粒回收系統。
跳汰機利用垂直脈動水流使礦粒按比重分層。黑鎢礦比重7.0到7.5，石英比重2.65，這么大的密度差使黑鎢礦在跳汰機中迅速穿過床層沉到底部。一段跳汰機粗選就能把WO?品位從0.3%提升到8%到15%，拋除80%以上的尾礦。
鋸齒波跳汰機是目前鎢礦粗粒回收的主流機型。水流上升速度快、下降速度慢，這種波形對高比重粗粒礦物的回收效率最高。單臺寬度1.5米的鋸齒波跳汰機處理量20到30噸/小時，對于+2毫米粒級的黑鎢礦回收率可達85%到90%。
跳汰機的操作參數需要根據礦石特性調整。給礦粒度上限控制在設備允許范圍以內。床層厚度和密度影響分選效果，處理黑鎢礦時床層宜薄不宜厚，讓高比重礦物快速穿透。沖次每分鐘120到160次、沖程10到18毫米是典型的操作范圍。跳汰精礦直接進入精礦池，跳汰尾礦作為最終尾礦排出。
跳汰機“早收”的效果非常明顯。在粗碎和中碎后立即用跳汰機回收已解離的粗粒黑鎢礦，這部分物料占總鎢量的比例雖然不大（通常20%到30%），但回收率極高。避免了粗粒黑鎢礦進入磨機被進一步磨碎的風險。
中粒回收段是系統處理量最大的環節。經中碎和一段磨礦后的物料，通過分級設備分成0.2到2毫米的中粒級和-0.2毫米的細粒級。中粒級進入螺旋選礦機系統。

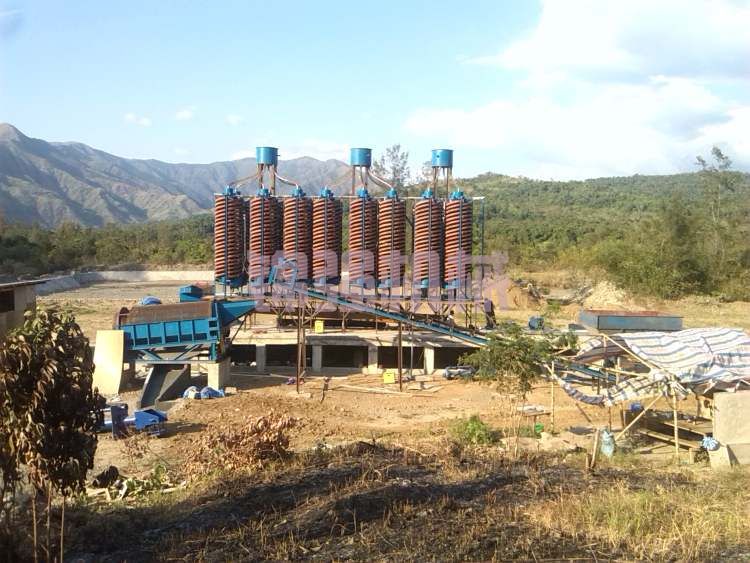

螺旋溜槽的分選不需要動力，礦漿自流即可。高比重的黑鎢礦沉到螺旋槽內緣，低比重脈石浮到外緣。在槽末端通過分礦器將內緣精礦截取，外緣尾礦排出。單臺螺旋溜槽處理量1.5到2.5噸/小時，一個系統配置幾十臺并聯運行。

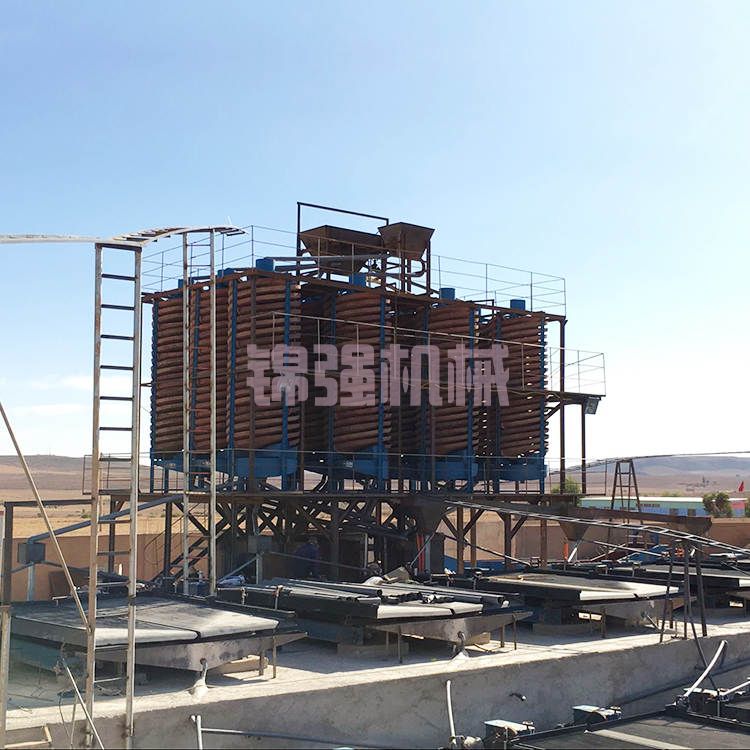

螺旋溜槽在系統中通常采用“一粗一掃”配置。粗選螺旋產出粗精礦，掃選螺旋處理粗選尾礦。粗選精礦WO?品位可達10%到20%，掃選尾礦中WO?含量可控制在0.1%以下。兩段配合，中粒級黑鎢礦的回收率可達80%以上。
螺旋溜槽給礦濃度控制在25%到35%，濃度過低重礦物來不及沉降，濃度過高物料堆積影響分選。給礦粒度必須控制在合格范圍，大于2毫米的粗粒會讓螺旋跳槽。
螺旋粗精礦進入下一段的搖床精選系統，螺旋尾礦進入掃選螺旋或直接排尾。
搖床在一體化系統中扮演雙重角色。在細粒回收段，搖床是主力分選設備；在精選段，搖床負責將各段粗精礦合并后做最終提純。
細粒回收段的搖床處理的是分級后-0.2+0.03毫米的物料。搖床的高精度分選能力在這個粒級范圍發揮最佳。床面的不對稱往復運動使黑鎢礦顆粒向精礦端聚集，石英脈石被橫向水流沖走。一段搖床可以將WO?品位從3%到5%提升到40%到50%。
精選段的搖床處理的物料包括跳汰精礦、螺旋精礦和細粒搖床精礦的合并物料。經過搖床再選，進一步剔除殘留的脈石和連生體，將WO?品位提升到60%以上。精礦產品達到65%以上的最終品位要求。中礦返回再選，尾礦返回中粒回收段或作為低品位中礦另行處理。
搖床的配置通常為兩組并聯。一段搖床產出精礦、中礦和尾礦。精礦品位可達40%到50%，進入二段搖床。二段搖床產出最終精礦（WO?≥65%）、中礦和尾礦。中礦返回再選，尾礦返回一段搖床或作為中礦處理。
6-S搖床是標準機型，單臺處理量0.5到1.5噸/小時。搖床處理的物料是已經過多次富集的粗精礦，處理量不大，單機產能完全夠用。
-0.03毫米的礦泥中黑鎢礦含量雖然不高，但如果不回收，綜合回收率就要損失5到10個百分點。礦泥回收段的價值就是把這部分損失降到最低。
離心選礦機是最有效的礦泥回收設備。高速旋轉產生的離心力（50到100倍重力）大大強化了細粒礦物的沉降速度。黑鎢礦在離心力場中迅速沉降到轉鼓內壁，輕礦物隨礦漿流排出。一臺離心選礦機對-0.03毫米粒級的回收率可達60%到75%，遠高于螺旋溜槽和搖床。
礦泥搖床（細粒搖床）也是礦泥回收的選擇之一。與標準搖床相比，礦泥搖床的沖次更高、沖程更小，床面坡度更大，以適應細粒物料的分選特點。礦泥搖床的處理量更小，但分選精度高于離心選礦機。
礦泥回收段通常采用離心選礦機粗選加礦泥搖床精選的組合。離心機產出粗精礦（WO?品位5%到15%），礦泥搖床將品位提升到30%到40%，再與主流程的精礦合并進入最終精選系統。
各段位的粗精礦合并后，WO?品位通常在40%到50%。要提升到65%以上的最終產品品位，需要經過精選段的搖床再選和磁選除雜。
搖床再選是精選段的核心。各段粗精礦進入搖床后，進一步將殘留的石英、長石等輕質脈石剔除。經過一段搖床再選，品位可提升至60%以上，經過二段搖床再選，品位可達65%到68%。
磁選除雜是最后一步。黑鎢礦具有弱磁性，而錫石、輝鉬礦等常見伴生礦物可能具有不同的磁性特征。干式強磁選機（場強1.2到1.5特斯拉）可以將黑鎢礦與無磁性或弱磁性的脈石分離，進一步提升精礦品位。對于含錫高的礦石，電選可以將黑鎢礦（非導體）與錫石（導體）分離。
對于高品位鎢精礦（WO?≥65%），雜質控制同樣重要。P、S、As、Sn等雜質含量需滿足冶金行業標準，通常在精選階段通過控制搖床的切割位置和磁選參數來調整雜質含量。
以日處理原礦500噸、原礦WO?品位0.4%到0.6%的石英脈型黑鎢礦為例，一體化系統的典型指標如下。
跳汰機粗粒段處理+2毫米物料，約占原礦總量的15%到20%，WO?回收率88%到92%，精礦品位WO? 8%到15%。
螺旋選礦機中粒段處理0.2到2毫米物料，約占原礦總量的45%到55%，WO?回收率80%到85%，精礦品位WO? 10%到20%。
搖床細粒段處理0.03到0.2毫米物料，約占原礦總量的20%到30%，WO?回收率75%到80%，精礦品位WO? 40%到50%。
離心選礦機礦泥段處理-0.03毫米物料，約占原礦總量的5%到10%，WO?回收率60%到70%，精礦品位WO? 5%到15%。
精選系統處理各段粗精礦的合并物料，WO?回收率95%到98%（對各段粗精礦而言），最終鎢精礦品位WO? 65%到68%，綜合回收率（從原礦到最終精礦）78%到85%。
江西某石英脈型黑鎢礦選廠。 原礦WO?品位0.45%到0.55%，日處理原礦600噸。采用三段破碎、階段磨礦階段選別的流程，粗碎后跳汰機回收粗粒，中碎后螺旋溜槽回收中粒，一段磨礦后搖床回收細粒，二段磨礦后離心機回收礦泥。各段精礦合并進入搖床再選和磁選除雜。最終鎢精礦WO?品位66.2%，綜合回收率82.5%。

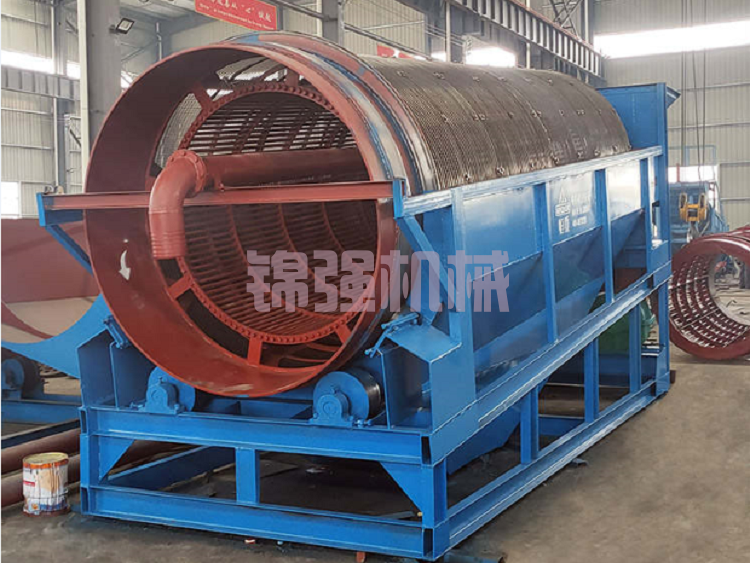

廣東某殘積型黑鎢砂礦項目。 原礦WO?品位0.3%到0.4%，礦石松散、含泥量高。采用圓筒洗礦機洗礦、振動篩分級、螺旋溜槽粗選、搖床精選、離心機回收細泥的流程。黑鎢礦重砂富集系統采用模塊化設計，日處理原礦300噸。最終鎢精礦WO?品位65.8%，綜合回收率78%。項目從設備安裝到投產僅用45天。
澳大利亞某黑鎢砂礦項目。 原礦為沖積型黑鎢砂礦，WO?品位0.5%到0.8%。采用螺旋溜槽一粗一掃進行大宗拋尾，粗精礦進入搖床精選，細泥進入離心機回收。系統配置靈活，可根據原礦品位波動調整操作參數。最終鎢精礦WO?品位66.5%，綜合回收率84%。
早收快收是貫穿全程的核心原則。 黑鎢礦性脆，在流程中停留的時間越長、經歷的處理環節越多，過粉碎就越嚴重。跳汰機在粗碎之后布置，螺旋在分級之后立即處理，搖床緊跟磨礦之后——每個環節都在礦物解離后第一時間回收。粗粒回收段的跳汰機是系統中最關鍵的“提前量”，這部分的回收率往往決定了全系統的上限。
階段磨礦階段選別是系統設計的骨架。 把磨礦分成兩段甚至三段，每一段磨礦之后緊跟分級和重選，已解離的合格粒級立即進入重選回路。沒有單體解離的粗粒返回再磨。這樣既避免已解離礦物在磨機中過粉碎，又確保連生體有足夠的時間磨開。
粗精礦合并后的再磨問題。 各段粗精礦合并后，品位雖然提高了，但其中可能仍含有部分連生體。如果這部分連生體含量超過5%，建議在精選搖床之前增加一段再磨，將連生體磨開后再進搖床精選。再磨細度控制在-0.074毫米占70%到80%，避免過粉碎。
磨礦介質的選擇對黑鎢礦回收有直接影響。 鋼球磨礦產生的鐵屑會污染礦物表面，影響后續磁選效果。建議在一段磨礦和二段磨礦中使用陶瓷球或部分陶瓷球替代鋼球，減少鐵污染。同時減少磨礦介質對黑鎢礦的沖擊，降低過粉碎程度。
黑鎢礦重砂富集系統不是設備的簡單組合。從粗粒跳汰到礦泥離心，四個粒級的回收段并行運行又互相配合，每個段位都有它的工藝參數和設備選型邏輯。選型的時候，先搞清楚礦石的嵌布粒度、WO?品位、各粒級的鎢分布率和預期的產品要求，再決定系統的具體配置。這些基礎數據拿不準，系統做得再好也是白搭。
把原礦的工藝礦物學數據、篩析結果和產品要求發過來，我們可以幫你做一個初步的黑鎢礦重砂富集系統配置方案。
